高壓互鎖， 也指危險電壓互鎖回路 （HVIL-Hazardous Voltage Interlock Loop）：通過使用電氣小信號， 來檢查整個高壓產 品、 導線、 連接器及護蓋的電氣完整性 （連續性）， 識別回路異常斷開時， 及時斷開高壓電。

二、互鎖原理

低壓監測回路要比高壓先斷開、后接通，且間隔一定的時長（比如150ms）。

2、切斷電源

當電動汽車在停止?fàn)顟B(tài)時，高壓互鎖系統在識別嚴重危險情況時，除了進行故障報警，還應通知系統控制器斷開自動斷路器，使高壓源被徹底切斷，避免可能發生的高壓危險確保財產和人身安全。

3、降功率運行

電動汽車在高速行車過程中，高壓互鎖系統在識別到危險情況時，不能馬上切斷高壓源， 應首先通過報警提示駕駛員，然后讓控制系統降低電機的運行功率，使車輛速度降下來，以使整車高壓系統在負荷較小的情況下運行，盡量降低發生高壓危險的可能性，同時也允許駕駛員能夠 將車輛停到安全地方。

五、高壓互鎖小結

1、高壓互鎖信號一般為12V點，可使用萬用表檢測通斷；

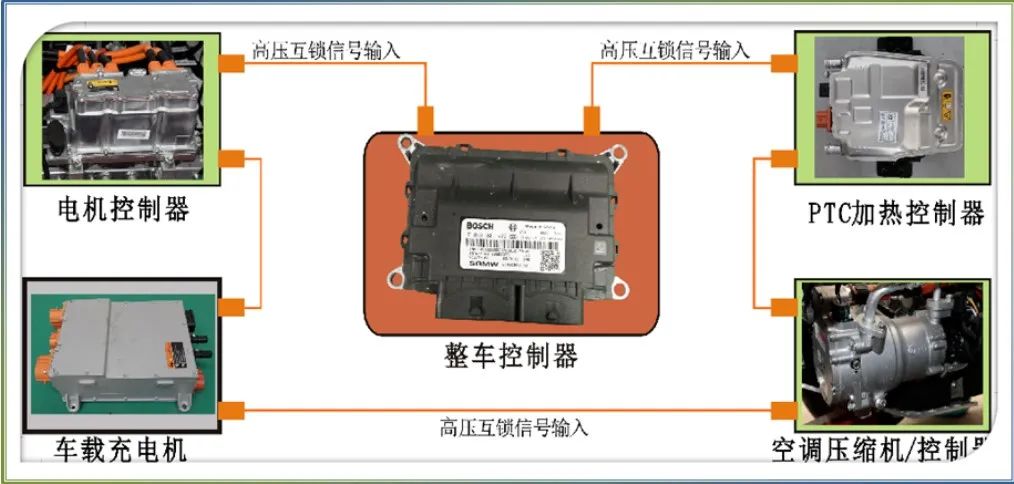

2、互鎖信號產生：信號一般由VCU發出，也可由15號電或BMS發出；

3、互鎖信號接收：互鎖信號最終由BMS接收。
